本實用新型涉及噴淋消防泵設備技術領域，更具體地說，本實用涉及一種新型臥式噴淋消防泵。

　　背景技術：

　　噴淋消防泵顧名思義，消防上用的泵，噴淋消防泵是引進國外產品，根據不同的分類方式分為不同的種類以它全密封、無泄漏、耐腐蝕之特點，廣泛用于環保、水處理、消防等部門用來抽送各類液體，是創建無泄漏、無污染文明車間、文明工廠的理想用泵用與消防系統的泵類型都差不多的，只是揚程和流量有不同。

　　專利申請公布號cn207598523u的實用新型專利公開了一種臥式噴淋消防泵，包括底座、泵體、法蘭和電機，所述底座底端安裝有插接柱，所述插接柱兩側開設有凹槽，所述插接柱貫穿預埋盒，所述凹槽與預埋盒內部的移動塊卡接，所述移動塊背離凹槽的一端連接有彈簧，所述彈簧背離移動塊的一端連接有擋板，所述底座頂端一側安裝有支撐板，所述泵體焊接在兩個所述支撐板之間，所述泵體的一側焊接有進水口，所述泵體的頂端焊接有出水口，所述泵體另一側通過支撐架與法蘭焊接，所述法蘭表面安裝有緊固螺絲，所述電機一側與法蘭焊接，所述電機通過傳動軸與泵體轉動連接，所述電機另一側內部安裝有風扇，所述電機底端通過固定板焊接在底座頂端。

　　但是其在實際使用時，如要移動噴淋消防泵，則需要多名人員進行搬動，移動起來較為麻煩，且噴淋消防泵需要放置在平坦的地面上使用，如若不然則會影響噴淋消防泵的揚程和流量。

　　技術實現要素：

　　為了克服現有技術的上述缺陷，本實用新型的實施例提供一種新型臥式噴淋消防泵，本實用新型通過設有滾輪和橡膠墊，用戶通過固定在安裝座上的扶手推動安裝座移動到指定位置進行工作，移動起來較為方便，省時省力，轉動調節筒，可縮短滑筒與安裝座之間的間距，并通過水平儀實現安裝座四角平衡的調節，使得噴淋消防泵在工作時，始終保持著與地面平行的狀態。

　　為實現上述目的，本實用新型提供如下技術方案：一種新型臥式噴淋消防泵，包括安裝座，所述安裝座上表面兩側左右對稱設置有保護罩，所述保護罩內部設置有電機，所述電機輸出軸設置有泵體，所述安裝座下表面設置有滾輪，所述安裝座外側邊緣設置有扶手；

　　所述安裝座兩側均設置有凹槽，所述凹槽內部設置有轉動軸，且轉動軸與凹槽鉸接，所述保護罩底部焊接在轉動軸上，所述轉動軸外表面設置有第一齒輪，所述第一齒輪外側對應設置有第二齒輪，所述第二齒輪與第一齒輪嚙合，所述第二齒輪通過轉軸鉸接在安裝座內壁上，所述第二齒輪遠離第一齒輪的一側設置有滑板，所述滑板靠近第二齒輪的一側設置有齒槽，所述齒槽與第二齒輪相匹配；

　　所述滑板與安裝座滑動連接，所述滑板底部設置有滑筒，所述滑筒下方設置有支撐座，所述安裝座與滑筒之間設置有調節筒，所述滑筒和安裝座均位于調節筒內部，所述調節筒底部通過軸承固定在支撐座上，所述調節筒上部與滑筒螺紋連接，所述支撐座底部設置有橡膠墊；

　　所述安裝座遠離扶手的一端設置有螺栓，所述螺栓一端貫穿安裝座并與轉動軸螺紋連接。

　　在一個優選地實施方式中，所述滑筒固定連接在滑板上，所述支撐座與滑筒之間留有空隙，所述滑筒與支撐座截面形狀均設置為環形，且大小相等。

　　在一個優選地實施方式中，所述橡膠墊通過粘合劑固定在支撐座上。

　　在一個優選地實施方式中，所述電機和泵體均固定在安裝座上，所述泵體包括有進水口和出水口。

　　在一個優選地實施方式中，所述第一齒輪固定連接在轉動軸上。

　　在一個優選地實施方式中，所述安裝座外側邊緣設置有水平儀，所述水平儀內嵌在安裝座上。

　　在一個優選地實施方式中，所述保護罩由金屬材料制成。

　　在一個優選地實施方式中，所述扶手表面設置有橡膠套，所述調節筒表面設置有防滑螺紋。

　　本實用新型的技術效果和優點：

　　1、本實用新型通過設有滾輪和橡膠墊，用戶通過固定在安裝座上的扶手推動安裝座移動到指定位置進行工作，移動起來較為方便，省時省力，支撐座會將安裝座頂起，使得滾輪遠離地面，從而實現安裝座的固定，避免安裝座在地面上隨意的滑動，從而影響正常工作，支撐座底部固定有橡膠墊，橡膠墊可吸收震動能，并為支撐座提供緩沖效果，使得支撐座與地面連接的更加穩定，不會在震動的作用下偏移位置，轉動調節筒，可縮短滑筒與安裝座之間的間距，并通過水平儀實現安裝座四角平衡的調節，使得噴淋消防泵在工作時，始終保持著與地面平行的狀態，與現有技術相比，本實用新型單人即可移動噴淋消防泵，移動起來較為方便，通過調節安裝座四角，使得噴淋消防泵保持水平狀態，避免噴淋消防泵出現故障，減震效果優良，穩定性高；

　　2、本實用新型通過設有保護罩，保護罩會將泵體和電機一直罩住，對其提供保護作用，避免在運輸?shù)倪^程中與外界物體發生碰撞，從而導致其損壞，扶手表面設置有橡膠套，橡膠套較為柔軟，用戶使用起來較為舒適，調節筒表面設置的防滑螺紋，可提高調節筒表面的摩擦力，避免在轉動時發生打滑現象。

　　附圖說明

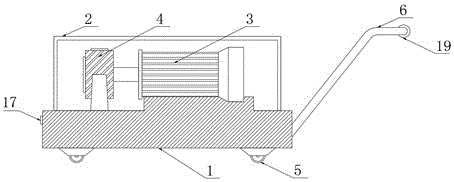

　　圖1為本實用新型整體結構正視圖。

　　圖2為本實用新型整體結構側視圖。

　　圖3為本實用新型圖2中a部放大結構示意圖。

　　圖4為本實用新型保護罩打開結構示意圖。

　　圖5為本實用新型轉動軸結構立體圖。

　　附圖標記為：1安裝座、2保護罩、3電機、4泵體、5滾輪、6扶手、7凹槽、8轉動軸、9第一齒輪、10第二齒輪、11滑板、12齒槽、13滑筒、14支撐座、15調節筒、16橡膠墊、17螺栓、18水平儀、19橡膠套、20防滑螺紋。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　本實用新型提供了一種新型臥式噴淋消防泵，包括安裝座1，所述安裝座1上表面兩側左右對稱設置有保護罩2，所述保護罩2內部設置有電機3，所述電機3輸出軸設置有泵體4，所述安裝座1下表面設置有滾輪5，所述安裝座1外側邊緣設置有扶手6；

　　所述安裝座1兩側均設置有凹槽7，所述凹槽7內部設置有轉動軸8，且轉動軸8與凹槽7鉸接，所述保護罩2底部焊接在轉動軸8上，所述轉動軸8外表面設置有第一齒輪9，所述第一齒輪9外側對應設置有第二齒輪10，所述第二齒輪10與第一齒輪9嚙合，所述第二齒輪10通過轉軸鉸接在安裝座1內壁上，所述第二齒輪10遠離第一齒輪9的一側設置有滑板11，所述滑板11靠近第二齒輪10的一側設置有齒槽12，所述齒槽12與第二齒輪10相匹配；

　　所述滑板11與安裝座1滑動連接，所述滑板11底部設置有滑筒13，所述滑筒13下方設置有支撐座14，所述安裝座1與滑筒13之間設置有調節筒15，所述滑筒13和安裝座1均位于調節筒15內部，所述調節筒15底部通過軸承固定在支撐座14上，所述調節筒15上部與滑筒13螺紋連接，所述支撐座14底部設置有橡膠墊16；

　　所述安裝座1遠離扶手6的一端設置有螺栓17，所述螺栓一端17貫穿安裝座1并與轉動軸8螺紋連接。

　　所述滑筒13固定連接在滑板11上，所述支撐座14與滑筒13之間留有空隙，所述滑筒13與支撐座14截面形狀均設置為環形，且大小相等，所述橡膠墊16通過粘合劑固定在支撐座14上，所述電機3和泵體4均固定在安裝座1上，所述泵體4包括有進水口和出水口，所述第一齒輪9固定連接在轉動軸8上，所述安裝座1外側邊緣設置有水平儀18，所述水平儀18內嵌在安裝座1上。

　　如圖1-5所示，實施方式具體為：使用時，由于安裝座1底部安裝有滾輪5，用戶通過固定在安裝座1上的扶手6推動安裝座1移動到指定位置進行工作，移動起來較為方便，省時省力，當?shù)竭_(dá)指定位置后，需兩人同時打開保護罩2，保護罩2打開后，用戶可通過螺栓17將轉動軸8緊固，避免其再次轉動，由于保護罩2固定在轉動軸8上，故會帶動轉動軸8順時針轉動，轉動軸8表面固定有第一齒輪9，故會帶動第一齒輪9順時針轉動，第一齒輪9嚙合有第二齒輪10，故會帶動第二齒輪10逆時針轉動，第二齒輪10與滑板11上的齒槽12相匹配，故在轉動的過程中會向下推動滑板11滑動，滑板11會帶動支撐座14向下滑動，支撐座14會將安裝座1頂起，使得滾輪5遠離地面，從而實現安裝座1的固定，避免安裝座1在地面上隨意的滑動，從而影響正常工作，電機3工作時會產生震動，并將震動通過支撐座14傳遞到地面上，由于支撐座14底部固定有橡膠墊16，橡膠墊16可吸收震動能，并為支撐座14提供緩沖效果，使得支撐座14與地面連接的更加穩定，不會在震動的作用下偏移位置，當安裝座1為傾斜狀態時，用戶可轉動調節筒15，由于調節筒15底部通過軸承固定在安裝座1上，當順時針轉動調節筒15時，調節筒15會向滑筒13頂部移動，從而可縮短滑筒13與安裝座1之間的間距，并通過水平儀18實現安裝座1四角平衡的調節。

　　所述保護罩2由金屬材料制成，所述扶手6表面設置有橡膠套19，所述調節筒15表面設置有防滑螺紋20。

　　如圖1-3所示，實施方式具體為：當不使用噴淋消防泵時，保護罩2會將泵體4和電機3一直罩住，對其提供保護作用，避免在運輸?shù)倪^程中與外界物體發生碰撞，從而導致其損壞，扶手6表面設置有橡膠套19，橡膠套19較為柔軟，用戶使用起來較為舒適，調節筒15表面設置的防滑螺紋20，可提高調節筒15表面的摩擦力，避免在轉動時發生打滑現象。

　　本實用新型工作原理：

　　參照說明書附圖1-5，安裝座1底部安裝有滾輪5，用戶通過固定在安裝座1上的扶手6推動安裝座1移動到指定位置進行工作，保護罩2固定在轉動軸8上，故會帶動轉動軸8順時針轉動，轉動軸8表面固定有第一齒輪9，故會帶動第一齒輪9順時針轉動，第一齒輪9嚙合有第二齒輪10，故會帶動第二齒輪10逆時針轉動，第二齒輪10與滑板11上的齒槽12相匹配，故在轉動的過程中會向下推動滑板11滑動，滑板11會帶動支撐座14向下滑動，支撐座14會將安裝座1頂起，使得滾輪5遠離地面，橡膠墊16可吸收震動能，并為支撐座14提供緩沖效果，調節筒15會向滑筒13頂部移動，從而可縮短滑筒13與安裝座1之間的間距；

　　參照說明書附圖1-3，保護罩2會將泵體4和電機3一直罩住，避免在運輸?shù)倪^程中與外界物體發生碰撞，扶手6表面設置有橡膠套19，用戶使用起來較為舒適，防滑螺紋20可提高調節筒15表面的摩擦力，避免在轉動時發生打滑現象。

　　最后應說明的幾點是：首先，在本申請的描述中,需要說明的是,除非另有規定和限定,術語“安裝”、“相連”、“連接”應做廣義理解,可以是機械連接或電連接,也可以是兩個元件內部的連通,可以是直接相連,“上”、“下”、“左”、“右”等僅用于表示相對位置關系，當被描述對象的絕對位置改變，則相對位置關系可能發生改變；

　　其次：本實用新型公開實施例附圖中，只涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計，在不沖突情況下，本實用新型同一實施例及不同實施例可以相互組合；

　　最后：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

　　技術特征：

　　1.一種新型臥式噴淋消防泵，包括安裝座（1），其特征在于：所述安裝座（1）上表面兩側左右對稱設置有保護罩（2），所述保護罩（2）內部設置有電機（3），所述電機（3）輸出軸設置有泵體（4），所述安裝座（1）下表面設置有滾輪（5），所述安裝座（1）外側邊緣設置有扶手（6）；所述安裝座（1）兩側均設置有凹槽（7），所述凹槽（7）內部設置有轉動軸（8），且轉動軸（8）與凹槽（7）鉸接，所述保護罩（2）底部焊接在轉動軸（8）上，所述轉動軸（8）外表面設置有第一齒輪（9），所述第一齒輪（9）外側對應設置有第二齒輪（10），所述第二齒輪（10）與第一齒輪（9）嚙合，所述第二齒輪（10）通過轉軸鉸接在安裝座（1）內壁上，所述第二齒輪（10）遠離第一齒輪（9）的一側設置有滑板（11），所述滑板（11）靠近第二齒輪（10）的一側設置有齒槽（12），所述齒槽（12）與第二齒輪（10）相匹配；所述滑板（11）與安裝座（1）滑動連接，所述滑板（11）底部設置有滑筒（13），所述滑筒（13）下方設置有支撐座（14），所述安裝座（1）與滑筒（13）之間設置有調節筒（15），所述滑筒（13）和安裝座（1）均位于調節筒（15）內部，所述調節筒（15）底部通過軸承固定在支撐座（14）上，所述調節筒（15）上部與滑筒（13）螺紋連接，所述支撐座（14）底部設置有橡膠墊（16）；所述安裝座（1）遠離扶手（6）的一端設置有螺栓（17），所述螺栓（17）一端貫穿安裝座（1）并與轉動軸（8）螺紋連接。

　　2.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述滑筒（13）固定連接在滑板（11）上，所述支撐座（14）與滑筒（13）之間留有空隙，所述滑筒（13）與支撐座（14）截面形狀均設置為環形，且大小相等。

　　3.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述橡膠墊（16）通過粘合劑固定在支撐座（14）上。

　　4.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述電機（3）和泵體（4）均固定在安裝座（1）上，所述泵體（4）包括有進水口和出水口。

　　5.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述第一齒輪（9）固定連接在轉動軸（8）上。

　　6.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述安裝座（1）外側邊緣設置有水平儀（18），所述水平儀（18）內嵌在安裝座（1）上。

　　7.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述保護罩（2）由金屬材料制成。

　　8.根據權利要求1所述的一種新型臥式噴淋消防泵，其特征在于：所述扶手（6）表面設置有橡膠套（19），所述調節筒（15）表面設置有防滑螺紋（20）。

　　技術總結

　　本實用新型公開了一種新型臥式噴淋消防泵，具體涉及噴淋消防泵設備技術領域，包括安裝座，所述安裝座上表面兩側左右對稱設置有保護罩，所述保護罩內部設置有電機，所述電機輸出軸設置有泵體，所述安裝座下表面設置有滾輪，所述安裝座外側邊緣設置有扶手。本實用新型通過設有滾輪和橡膠墊，用戶通過固定在安裝座上的扶手推動安裝座移動到指定位置進行工作，移動起來較為方便，省時省力，支撐座會將安裝座頂起，使得滾輪遠離地面，從而實現安裝座的固定，避免安裝座在地面上隨意的滑動，轉動調節筒，可縮短滑筒與安裝座之間的間距，并通過水平儀實現安裝座四角平衡的調節，使得噴淋消防泵在工作時，始終保持著與地面平行的狀態。
