臥式XBD消防泵是一款嚴格按照國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準而研制開發的新型消防產品。經國家消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求。

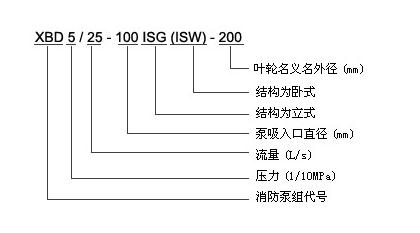

型號意義：

主要用途：

1、適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸水、暖通制冷循環、浴室暖水循環增壓，以及各種給水設備、鍋爐的配套。供輸送清水或物理、化學性質類似清水的其它液體之用、使用溫度不高于85℃。

2、適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館、鍋爐熱水增壓循環和城市住房來暖循環等場合，使用溫度不高于120 ℃ 。

3、適應要求環境噪聲很低的場合，使用溫度不高于100℃。

產品特點：

1、泵結構緊湊、布置合理、外形美觀。

2、進、出口徑相同，便于管路連接。

3、泵運行平穩、噪音低、壽命長。

4、密封可靠、無泄漏。

5、流量和壓力可根據需要增減泵級數并結合切割葉輪徑予以滿足。

技術參數：

流量：5-60L/S

轉速：1450r/min

口徑：Φ50-Φ150

溫度范圍：10~50℃

工作壓力：≤1.3Mpa

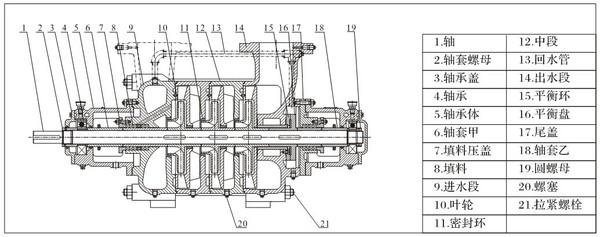

示意圖：

(1)吸入室:采用水力模型設計而成。

(2)葉 輪:采用水力模型設計而成，高效節能。

(3)泵 體:采用水力模型設計而成。

(4)取壓塞:安裝壓力表及真空表，以監控泵的正常高效運行。

(5)放氣塞:確保泵的正常維護。

(6)機械密封:采用不銹鋼、硬質合金、氟橡膠等材料制成，耐用消費品磨損，無泄漏，運行壽命長。

(7)泵 軸:為電機加長軸，確保了軸的同心，使運行平穩，無噪音和振動現象。

(8)擋水圈:防止因密封漏水而使電機進水。

(9)Y系列電動機:直接與水泵聯接傳遞動力，部分采用上海電機。

結構尺寸
